11.1. Séries Temporais de Imagens e Tipos de Uso e Cobertura da Terra

Essa seção ilustra séries temporais extraídas de cubos de dados de imagens do satélite Sentinel-2 para diferentes tipos de uso e cobertura da terra explicados na Seção sobre Uso e Cobertura da Terra. Esses cubos de dados de imagens do satélite Sentinel-2 são produzidos e disponibilizados pelo projeto Brazil Data Cube, como compostos temporais de 16 dias e resolução espacial de 10 metros.

As figuras a seguir apresentam três séries temporais, no período de 01-01-2022 a 31-12-2022, dos índices NDVI, EVI e NDWI extraídas de um cubo de dados de imagens Sentinel-2 de diferentes tipos de uso e cobertura da terra referente ao mapa de 2022 do TerraClass Cerrado. Para maiores informações sobre os índices NDVI, EVI e NDWI veja a Seção sobre Índices Espectrais. Para maiores informações sobre o projeto TerraClass Cerrado e a descrição de suas classes veja a Seção sobre TerraClass. As séries temporais foram extraídas usando o serviço Web Time Series Service (WTSS) que é descrito na Seção WTSS.

A Figura 11.1 apresenta as séries para uma localização que foi classificada como Vegetação Natural Primária pelo TerraClass. A Figura 11.2 apresenta as séries para uma localização que foi classificada como Área Urbana pelo TerraClass. A Figura 11.3 apresenta as séries para uma localização que foi classificada como Pastagem pelo TerraClass. A Figura 11.4 apresenta as séries para uma localização que foi classificada como Água pelo TerraClass. A Figura 11.5 apresenta as séries para uma localização que foi classificada como Agricultura de 1 Ciclo pelo TerraClass. A Figura 11.6 apresenta as séries para uma localização que foi classificada como Agricultura de Mais de 1 Ciclo pelo TerraClass.

Nota-se que os padrões das séries temporais apresentadas são diferentes para cada tipo de uso e cobertura da terra. Assim, como identificar o tipo de uso e cobertura da terra de uma localização ou região a partir de suas séries temporais de imagens?

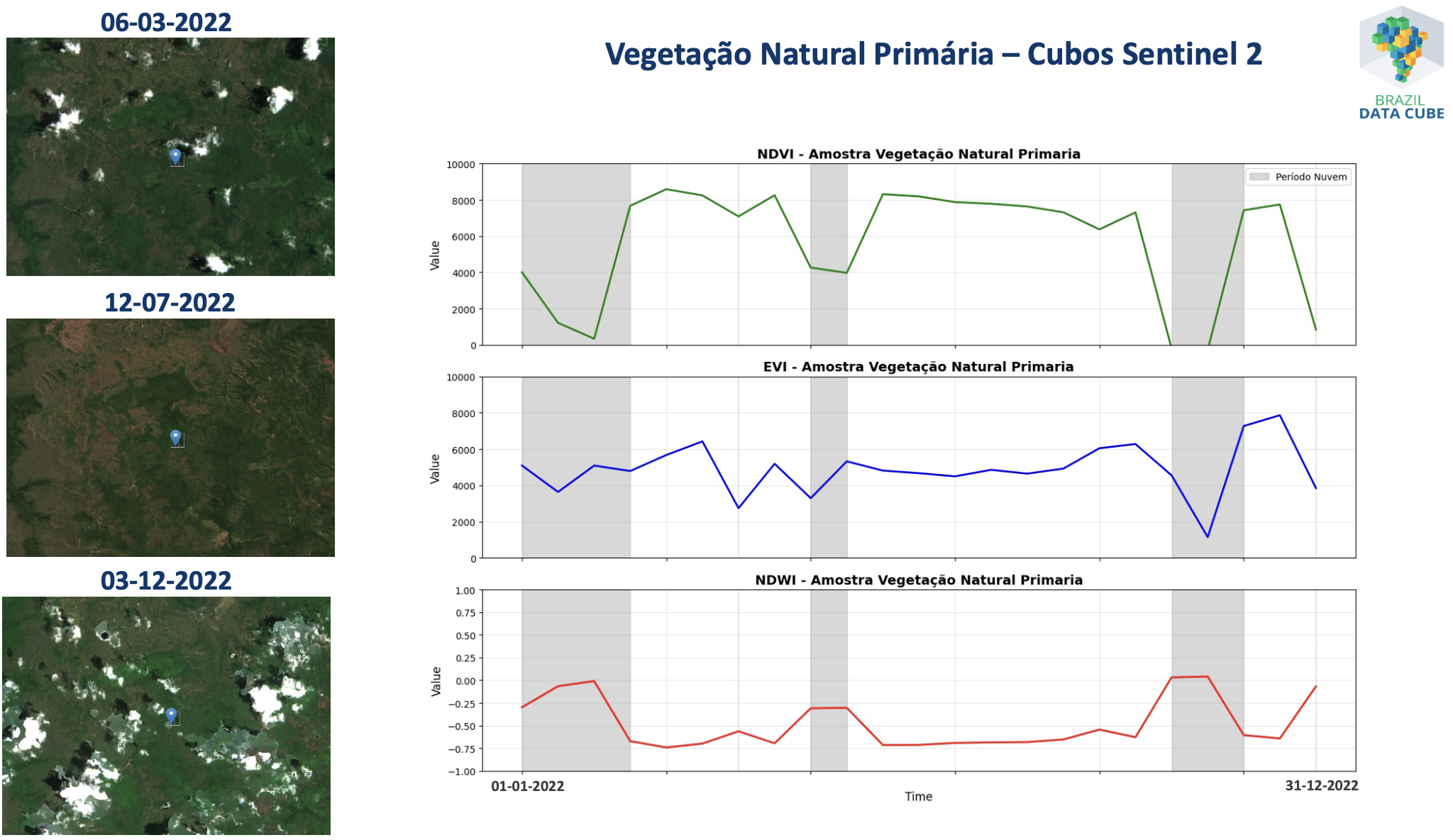

Figura 11.1 - Séries temporais extraídas de um cubo de dados de imagens Sentinel2 associadas à uma localização espacial classificada como Vegetação Natural Primária pelo TerraClass Cerrado 2022.

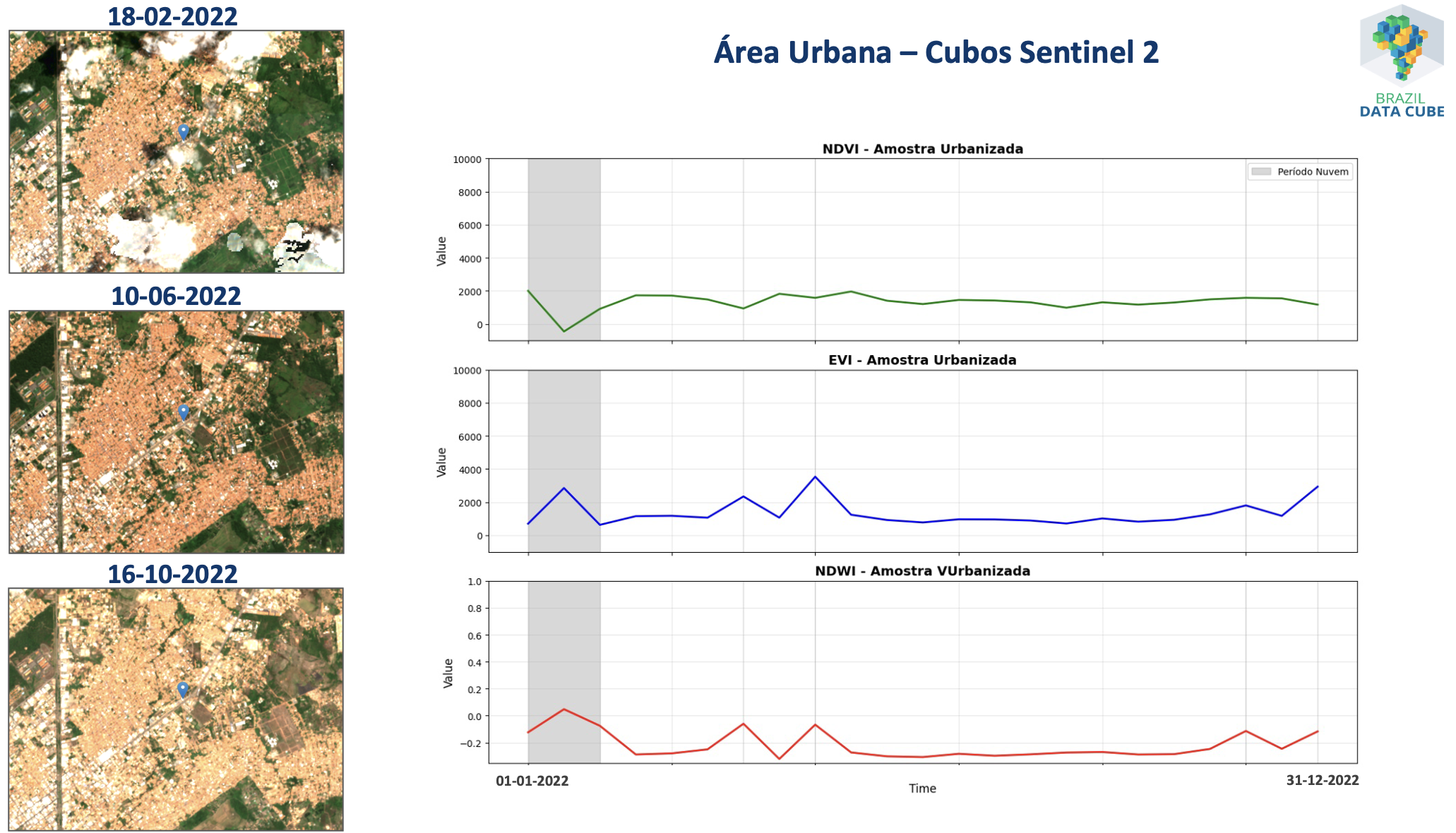

Figura 11.2 - Séries temporais extraídas de um cubo de dados de imagens Sentinel2 associadas à uma localização espacial classificada como Área Urbana pelo TerraClass Cerrado 2022.

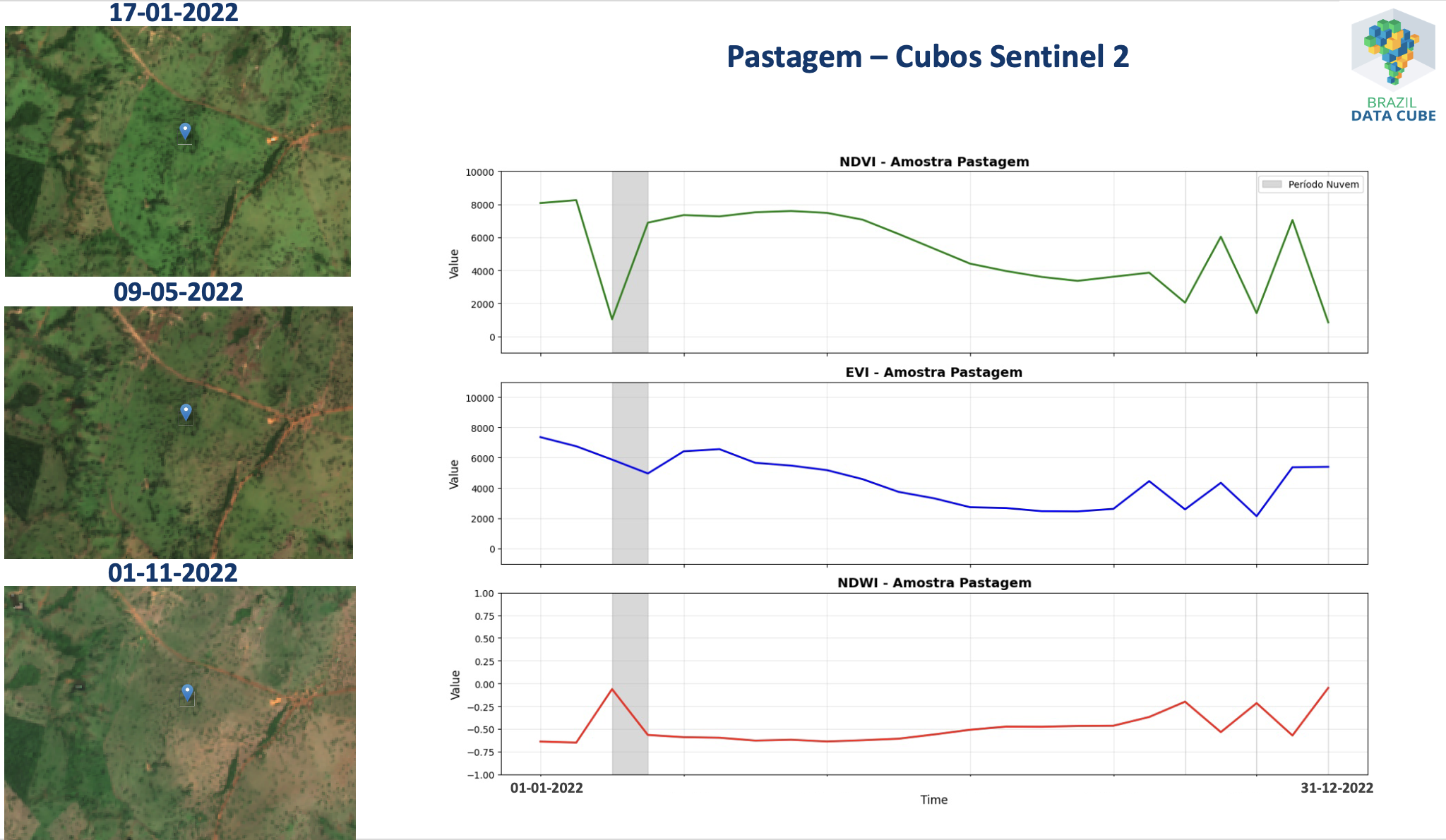

Figura 11.3 - Séries temporais extraídas de um cubo de dados de imagens Sentinel2 associadas à uma localização espacial classificada como Pastagem pelo TerraClass Cerrado 2022.

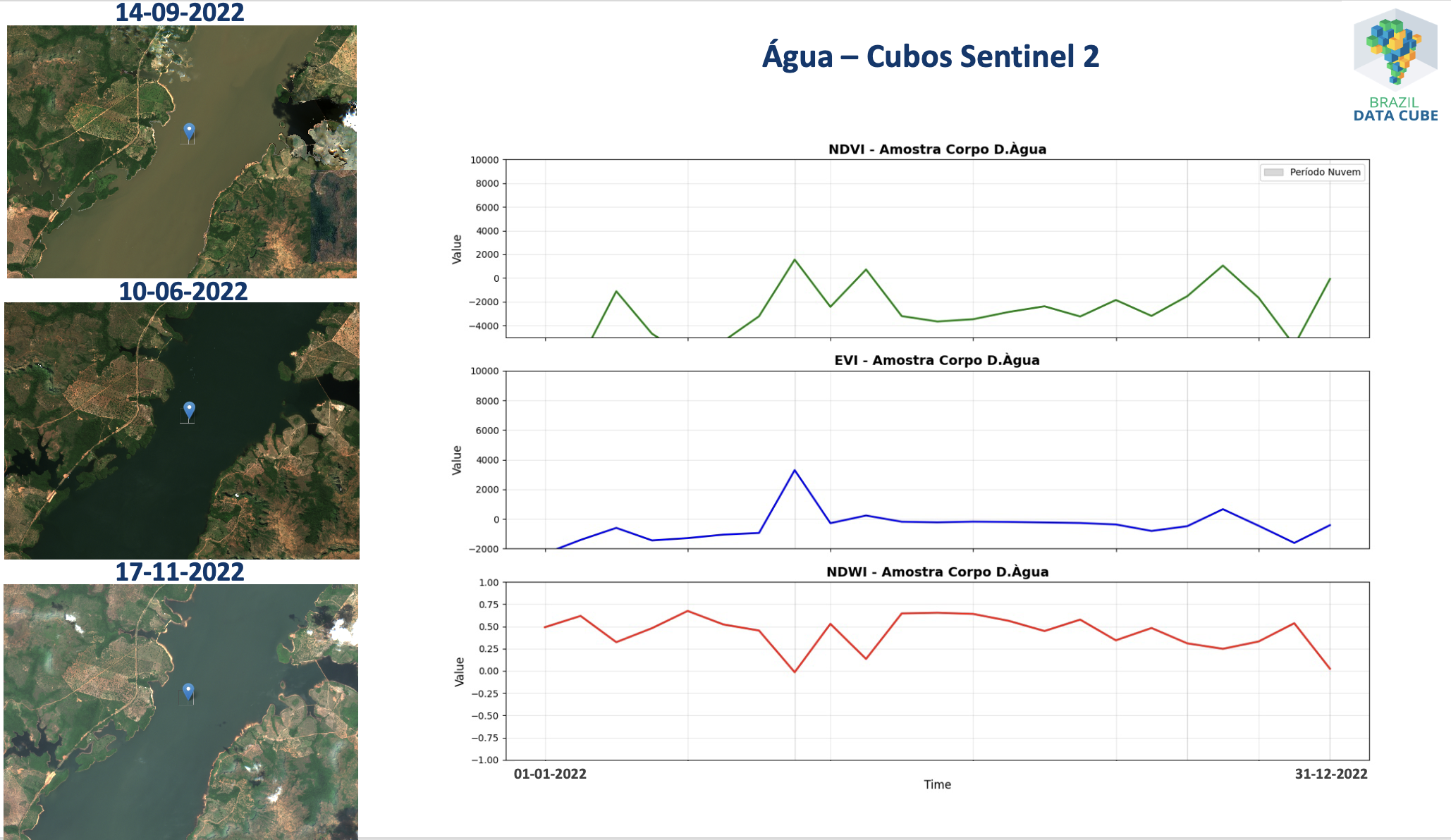

Figura 11.4 - Séries temporais extraídas de um cubo de dados de imagens Sentinel2 associadas à uma localização espacial classificada como Água pelo TerraClass Cerrado 2022.

Figura 11.5 - Séries temporais extraídas de um cubo de dados de imagens Sentinel2 associadas à uma localização espacial classificada como Agricultura de 1 Ciclo pelo TerraClass Cerrado 2022.

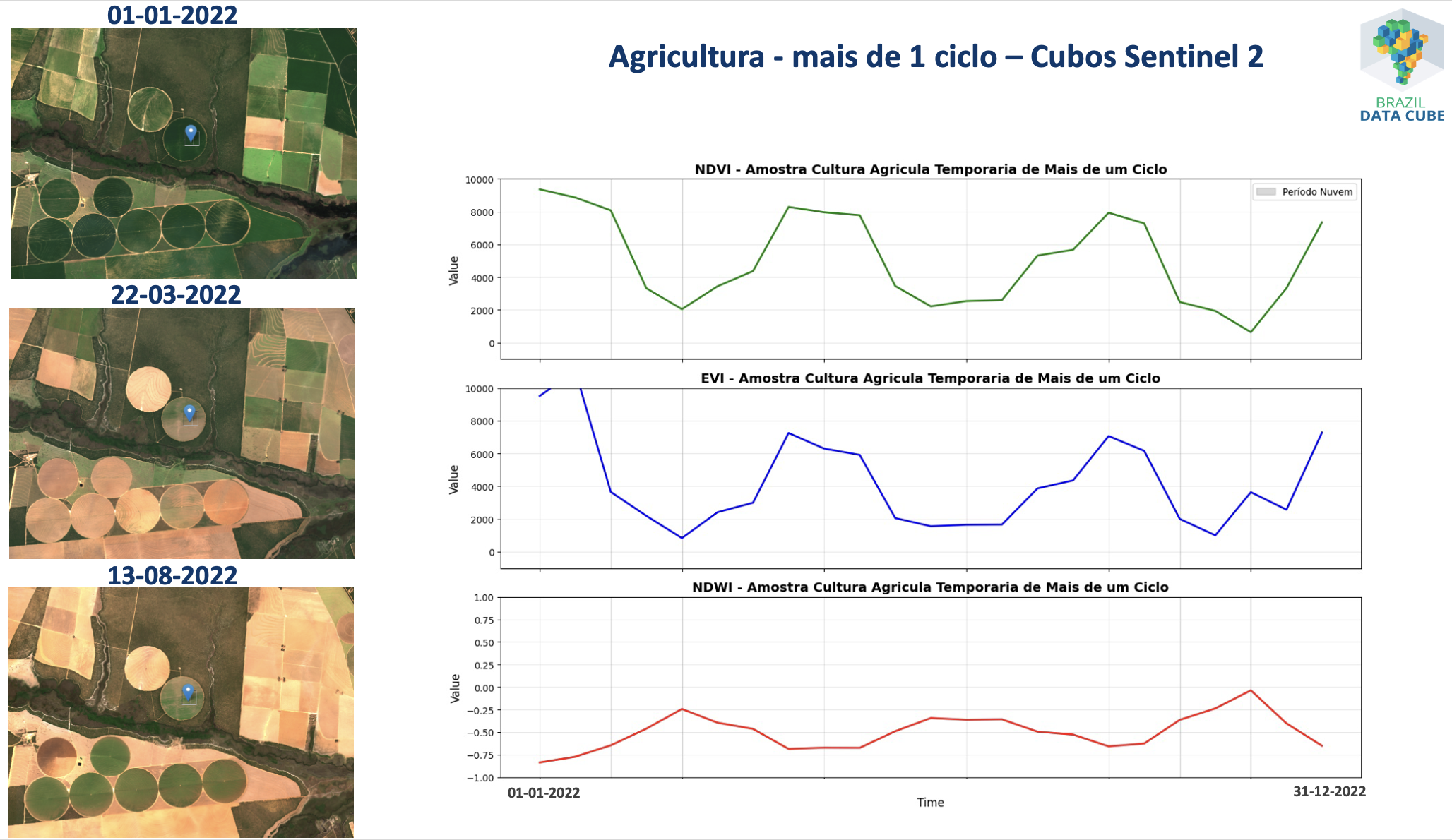

Figura 11.6 - Séries temporais extraídas de um cubo de dados de imagens Sentinel2 associadas à uma localização espacial classificada como Agricultura de Mais de 1 Ciclo pelo TerraClass Cerrado 2022.
